《2025年南通小题课时作业本八年级物理上册苏科版》

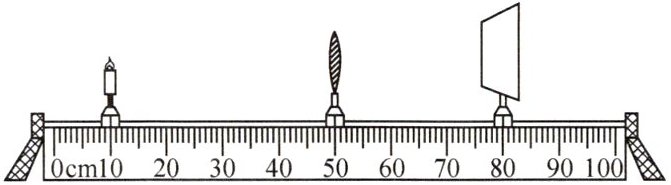

例3 (2024无锡)用焦距为10 cm的凸透镜探究凸透镜成像的规律,将点燃的蜡烛、凸透镜、光屏置于光具座上如图所示的位置,下列说法中正确的是 (D)

A.只向左移动光屏至适当位置,光屏上能呈现烛焰缩小的像
B.只向右移动光屏至适当位置,光屏上能呈现烛焰放大的像
C.只向右移动蜡烛至适当位置,光屏上能呈现烛焰放大的像
D.只移动凸透镜至适当位置,光屏上能呈现烛焰等大的像

答案： D

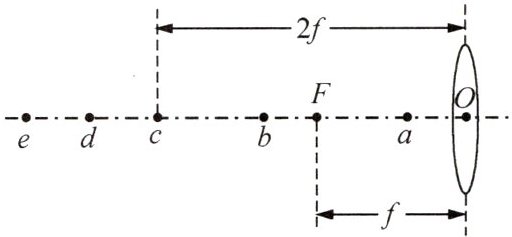

1 在探究凸透镜成像规律的实验中,如图所示,将点燃的蜡烛先后置于$a$、$b$、$c$、$d$、$e$各点,并移动光屏,在屏上得到清晰的像,则：
(1) 烛焰在b点,屏上成像最大.
(2) 烛焰在e点,屏上成像最小.
(3) 烛焰在a点,屏上得不到像.
(4) 烛焰在b点,屏上可以出现清晰的像,但屏距离凸透镜最远.

答案：
(1)b
(2)e
(3)a
(4)b

2 (2025徐州新沂期中)用凸透镜观察书本上的字和窗外的景物时,适当调整物体和光屏到凸透镜的距离,除了能看见正立放大的像外,还能看到倒立缩小和放大的像.

答案： 缩小 放大

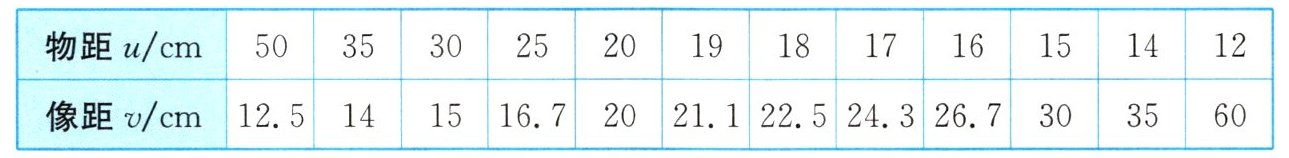

3 (2025连云港海宁中学月考)小明“探究凸透镜成像的规律”,通过实验得到了如表所示的实验数据,当$u=23 cm$时,像距$v$的范围大致应该在17~18cm之间.

答案： 17~18

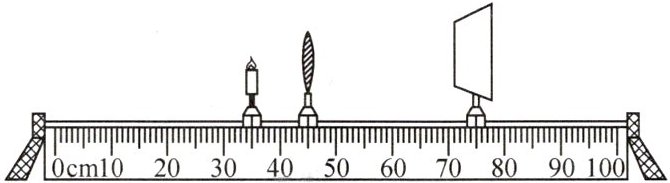

4 如图所示,光屏上接收到烛焰清晰的像,则该凸透镜的焦距可能是 (B)

A. 7.5 cm
B. 12 cm
C. 15 cm
D. 20 cm

答案： B

5 凸透镜的焦距为5 cm,当物体在主光轴上距焦点2 cm时,所成的像一定是 (C)
A. 倒立的
B. 正立的
C. 放大的
D. 缩小的

答案： C

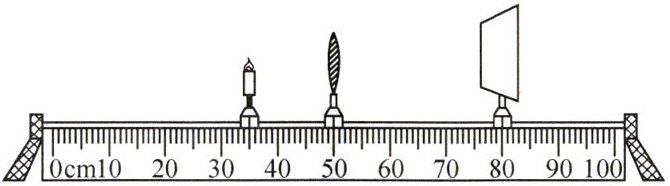

6 (2025苏州昆山开发区四校联考)某同学在“探究凸透镜成像的规律”实验时,将蜡烛、凸透镜、光屏调试到如图所示的位置,光屏中心正好出现清晰的像(未画出). 下列说法正确的是(B)

A. 凸透镜焦距为20 cm
B. 光屏上的像是倒立、缩小的
C. 蜡烛燃烧变短,屏上像的位置会下降
D. 取走光屏,则凸透镜不成像

答案： B
