7.按要求作图.

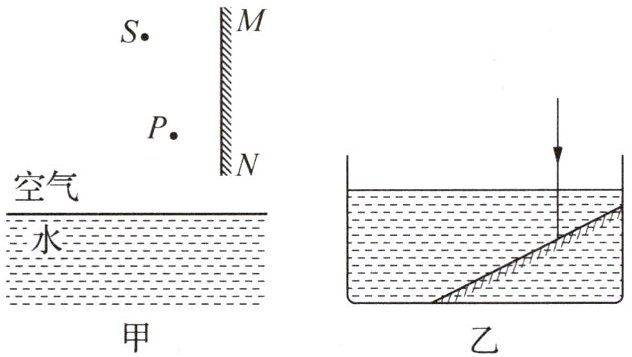

(1)如图甲所示,请画出点S发出的光线经平面镜MN反射后过P点的光路图,并画出过P点的反射光线在水面发生折射时,折射光线的大致方向.

(2)(2025·江苏泰州期末)如图乙所示,平面镜斜放在水槽中,一束入射光竖直向下射到水中的镜面上,请画出经平面镜后的反射光及从水到空气中的折射光的大致方向.

答案：

(1) 如图所示
(2) 如图所示

8.按要求作图.

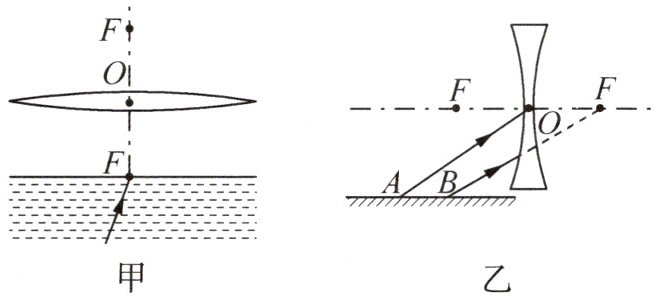

(1)如图甲所示,凸透镜与水面平行,其一侧的焦点恰好在水面上,水中一束光线射向凸透镜的焦点,请画出这束光线发生反射和折射后又经过凸透镜的光路图.

(2)如图乙所示,A、B是发光点S发出的经平面镜反射后的两条反射光线,请画出:发光点S的位置;A、B两条光线通过凹透镜后的折射光线.

答案：

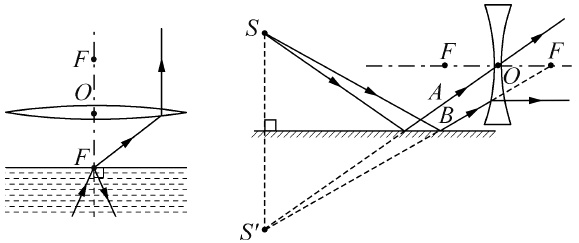

(1) 如图所示
(2) 如图所示

9.按要求作图.

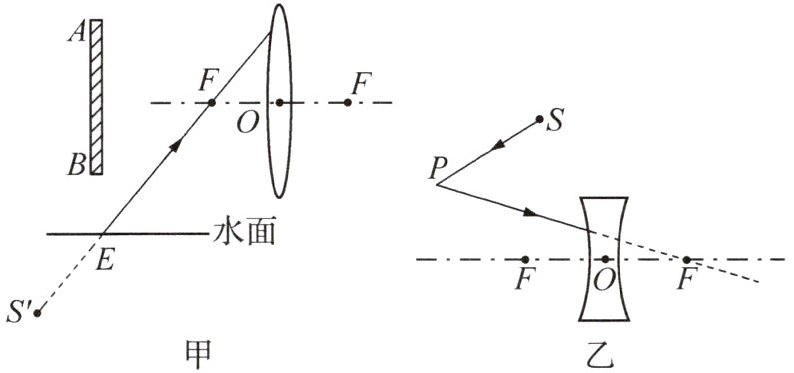

(1)如图甲,点光源S发出的一条光线经水面反射后通过凸透镜左侧焦点F,S'是S通过水面成的像,O为光心.画出S发出的入射光线经水面反射后通过凸透镜的光路.

(2)如图乙所示,从点光源S射出的一条光线经P处的平面镜反射后,反射光线射向凹透镜右侧虚焦点的方向.
①画出平面镜;②作出反射光线经凹透镜后的折射光线.

答案：

(1) 如图所示

(2) 如图所示

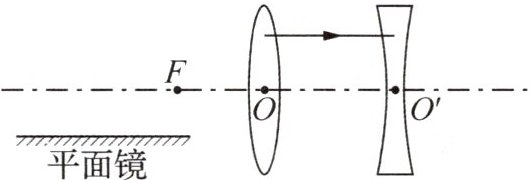

10.(2025·安徽六安期中)如图所示,有一块平面镜、凸透镜和凹透镜,凸透镜和凹透镜的主光轴在同一直线上,平面镜平行于透镜的主光轴,凸透镜的一个焦点和凹透镜的一个虚焦点均位于图中点F.有一个位于透镜主光轴上的点光源S向平面镜发射了一条光线,该光线经过平面镜反射和凸透镜折射后,在凸透镜和凹透镜之间形成了一条平行于透镜主光轴的光线.请在图中画出:凸透镜的入射光线;凹透镜的折射光线;点光源S的位置.(保留作图痕迹)

答案：

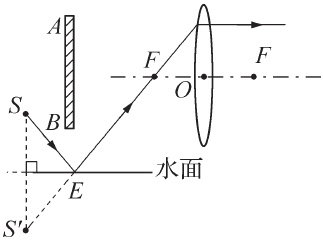

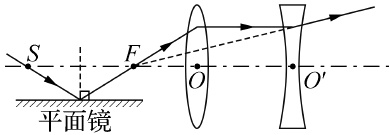

如图所示
