《2025年亮点给力提优课时作业本八年级物理上册苏科版》

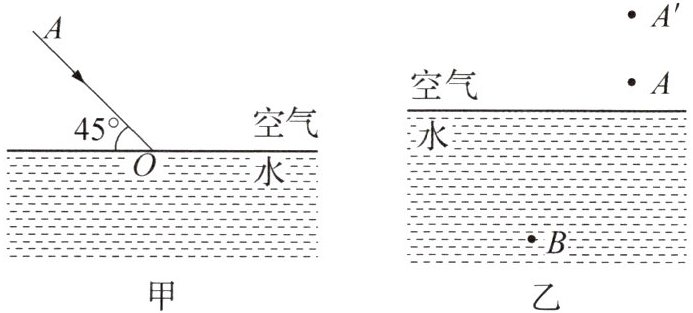

1.按要求作图.
(1)如图甲所示,光线AO与水面成45°角射在水面上,请在图中画出反射光线、折射光线的大致方向并标出反射角的度数.

(2)(2024·安徽合肥一模)如图乙所示,小明潜入水中,其眼睛在B处观察空气中的物体A,A'是其所观察物体的像.请在图中画出小明观察物体A的折射光路图.

答案：

(1) 如图所示
(2) 如图所示

2.按要求作图.

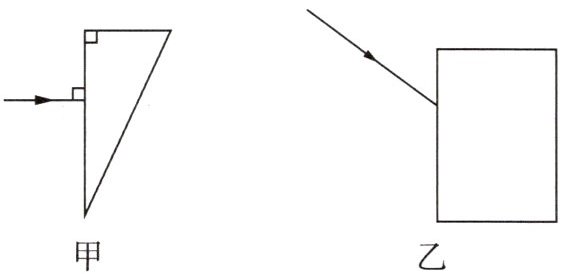

(1)(2025·江苏扬州期中)如图甲所示,一束光从空气射向玻璃砖,并穿过玻璃砖,画出这束光进入和离开玻璃砖的折射光线.

(2)图乙中一束激光照射在长方体玻璃砖左侧,作出这束光穿过玻璃砖的大致光路.

答案：

(1) 如图所示
(2) 如图所示

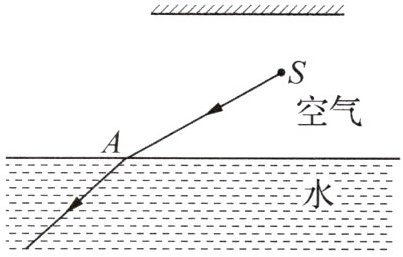

3.如图所示,S为平面镜下方的一个点光源,它射向水面A点的一条光线经过折射后进入水中.请画出:S发出的另一条光线经平面镜反射后射向A点并进入水中的光路.

答案：
如图所示

4.画出图甲中BC的折射光线和OA的入射光线;请在图乙中完成光路图.

答案：
如图所示

5.按要求作图.

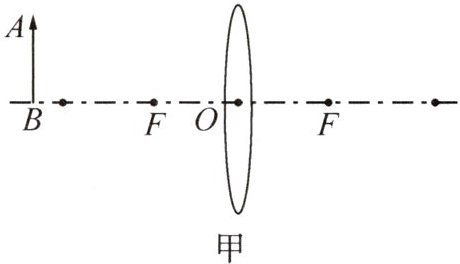

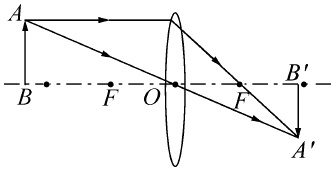

(1)(2024·山东泰安模拟)如图甲所示,F是凸透镜的焦点,请在图中画出物体AB通过凸透镜成像的光路图.

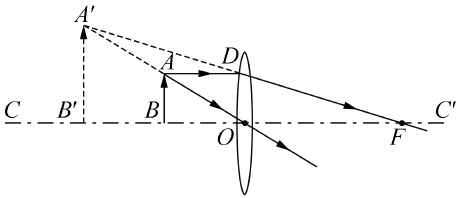

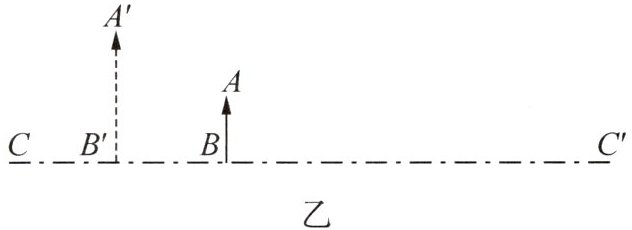

(2)(2025·山东德州期末)如图乙所示,AB是物体,A'B'是经过凸透镜所成的像,CC'是主光轴.在图中画出凸透镜的位置并标出透镜右焦点F.

答案：

(1) 如图所示

(2) 如图所示

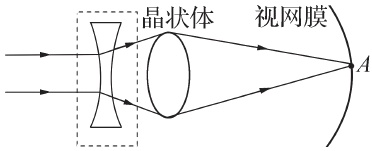

6.如图a所示是近视眼的成像示意图,其中晶状体相当于凸透镜,平行光经过晶状体等结构未会聚在视网膜上.请在图b虚线框内画出合适的透镜,并将两条光线的光路补充完整,使光线会聚在视网膜上的A点.

答案：
如图所示
