13.(2025·天津期末·8分)小明做"探究凸透镜成像的规律"实验时,将蜡烛、凸透镜、光屏依次放在光具座上,并调节烛焰、凸透镜、光屏三者的中心在同一高度.

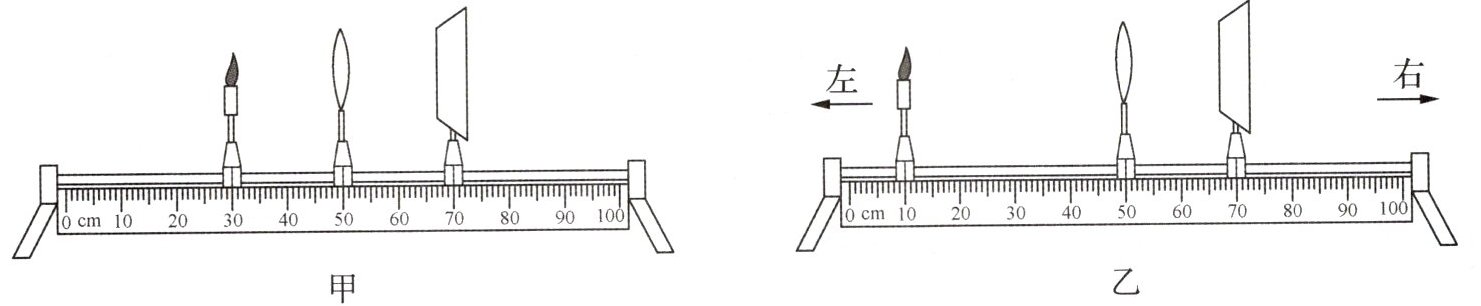

(1)他调节蜡烛和凸透镜的位置,如图甲所示,在光屏上得到了清晰的等大的像,像应该是____(选填"倒立"或"正立")的.
(2)蜡烛和凸透镜的位置如图乙所示,将光屏向____(选填"左"或"右")移动到合适位置,就能在光屏上得到一个清晰的倒立____(选填"放大""等大"或"缩小")的实像,生活中的____(选填"照相机""投影仪"或"放大镜")就是利用这一原理制成的.
(3)根据以上实验数据,判断下列说法正确的是____.
A. 由图甲可知,透镜的焦距为20cm
B. 在图甲中,若将透镜的上半部分用不透明的纸板挡住,则光屏上仍有完整的像
C. 在图乙中,移动光屏成清晰像后,若将蜡烛和光屏位置对调,光屏上不能得到清晰的像
D. 若将蜡烛放在光具座上40~50cm之间,调整光屏位置,就能在屏上得到正立放大的像
(4)小天在小明的实验基础上,继续做"探究凸透镜成像的规律"实验.他先用焦距为20cm的透镜甲进行实验,在光屏上得到了缩小的实像.接下来他想改用焦距为10cm的透镜乙继续实验,如果不改变发光体和光屏的位置,还想在光屏上得到缩小的实像,透镜乙应该放在透镜甲的____(选填"左侧"或"右侧").

答案： （1）倒立 （2）左 缩小 照相机 （3）B （4）右侧 解析：（1）由图甲可知，此时物距与像距相等，能够成清晰的像，由凸透镜成像的规律可知，此时成一个倒立、等大的实像。（2）凸透镜成实像时，物远像近像变小，由图乙可知，相对于甲图来说，蜡烛向左移动，物距变大，则像距变小，所以若想要得到一个清晰的像，需要将光屏向左移动，此时物距大于像距，由凸透镜成像的规律可知，成倒立、缩小的实像，照相机就是根据这个原理制成的。（3）由图甲可知，此时物距与像距相等，能够成清晰的像，则$u = v = 2f = 20cm$，所以焦距$f = 10cm$，故A错误；挡住透镜的上半部分，透镜的下半部分仍能折射光线成像，所以光屏上所成的像是完整的，由于折射光线变少，所成像的亮度会变暗，故B正确；凸透镜成实像时，透镜不动，若将蜡烛和光屏位置对调，因为折射现象中光路可逆，所以光屏上能得到清晰的像，故C错误；若将蜡烛放在光具座上40～50cm之间，此时物距小于焦距，由凸透镜成像的规律可知，此时成正立、放大的虚像，光屏无法承接虚像，所以无论怎么调整光屏的位置，在光屏上都得不到烛焰清晰的像，故D错误。（4）凸透镜的焦距越小，对光的偏折能力越强，先用焦距为20cm的透镜甲进行实验，在光屏上得到了缩小的实像，说明此时物距大于40cm，接下来他想改用焦距为10cm的透镜乙继续实验，若不改变凸透镜的位置，像会成在光屏的前方，如果不改变发光体和光屏的位置，要使得像重新成在光屏上，则需减小像距，所以，想在光屏上得到缩小的实像，透镜乙应该放在透镜甲的右侧。
