《2025年亮点给力提优课时作业本八年级物理上册苏科版》

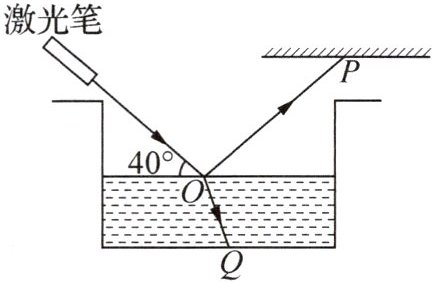

典例 4 一固定激光笔向水面发出一束激光,光线在水面的O点同时发生反射和折射的光路如图所示,同时墙面和池底分别出现了光斑P和Q,下列说法正确的是()
A. 反射角为40°
B. 反射角为50°
C. 若水面上升,光斑P将向右移动
D. 若水面下降,光斑Q将向左移动
【思路分析】反射角是反射光线与法线的夹角;根据光的反射定律判断:当液面发生变化时,由于入射角的大小不变,所以反射光线与原来的反射光线平行,作图可知光斑P的移动方向;同理液面发生变化时,折射角的大小不变,所以折射光线与原来的折射光线平行,作图可知光斑Q的移动方向.
【答案】____

答案： B

【变式4】小南在学习光的折射特点时,设计了如图所示的装置.水池内无水时,射灯发出的一束光照在右壁上,在S点形成一个亮斑.小南在不同角度都观察到这个亮斑,是因为发生了____(选填“镜面”或“漫”)反射;往池内注入密度均匀的水,水面升至图中的a位置时,在右池壁上亮斑的位置在S点的____(选填“上方”或“下方”);水面从a位置升至b位置的过程中,右池壁上亮斑的位置与S点的距离____(选填“变大”或“变小”).

答案： 漫　下方　变小　解析:小南在不同角度都观察到亮斑，这是因为射灯发出的光线在水池右壁上发生了漫反射，漫反射的特点是反射光线射向各个方向,所以小南能从不同角度看到亮斑.当往池内注入密度均匀的水,水面升至图中的a位置时，由于光从水斜射入空气中时，折射角大于入射角，因此,原本射向右壁S点的光线在经过水面折射后会射向右壁S点的下方，所以在右池壁上亮斑的位置在S点的下方.水面从a位置升至b位置的过程中，入射光线的方向不变，所以入射角保持不变，折射光线会向右移动，由于入射角不变，折射角也不变，因此，亮斑会离S点越来越近,所以水面从a位置升至b位置的过程中，右池壁上亮斑的位置与S点的距离变小.

典例 5 根据入射光线和折射光线,在图1、图2中的虚线框内画出适当类型的透镜.

答案：
如图所示

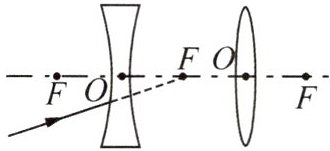

【变式5】(2024·山东枣庄)如图所示,一束光射向凹透镜,请画出该光经过凹透镜、凸透镜的折射光路.

答案：
如图所示
