《2025年少年班八年级物理下册苏科版》

1. （链教材P57图8 - 32改编）在水平桌面上用手指压铅笔尖，画出铅笔尖对手指弹力的示意图。
　　　　　　　

答案：
如图所示 解析 在水平桌面上用手指压铅笔尖，手指受竖直向上的弹力的作用。如答图所示。

2. [2022·湖北宜昌中考]如图所示，木块正在水平地面上向右滑动并压缩弹簧，请在O点画出木块水平方向受力的示意图。
　　　　　　

答案：
如图所示 解析 木块正在水平地面上向右滑动并压缩弹簧，木块在水平方向上受水平向左的弹力F和水平向左的摩擦力f，从木块重心作图如答图所示。

3. 如图所示，物体A静止在斜面上，请画出物体A对斜面的压力的示意图。
　　　　　　

答案：
如图所示 解析 压力的作用点在斜面上，方向垂直斜面向下，如答图所示。

4. [2022·江苏宿迁泗阳中学期末]物体A与弹簧连接，静止在光滑的斜面上，请画出物体A受到弹簧的弹力的示意图。
　　　　　　

答案：
如图所示 解析 由于物体A与弹簧连接，静止在光滑的斜面上，则弹簧被压缩，故弹簧对A有沿斜面向上的弹力F。

5. 请在图中作出空中飞行的足球受到的重力G的示意图。
　　　　　　

答案：
如图所示 解析 重力的方向是竖直向下的，过足球重心画一条竖直向下的有向线段，用G表示。

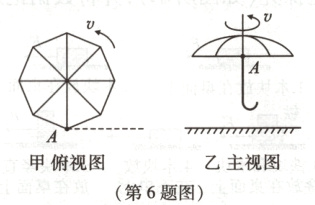

6. [2022·贵州贵阳中考节选]如图甲所示是雨伞顶面的俯视图，伞面A点有一滴雨水，逆时针旋转伞面，雨水离开伞面后的运动轨迹如图甲中虚线所示，请在图乙主视图中画出雨水在A点所受重力G的示意图。
　　　　

答案：
如图所示 解析 雨水受到的重力的方向是竖直向下的，重力的作用点在雨水的重心上；重力的示意图如答图所示。

7. 如图所示，请画出物体B所受大小为2N的重力的示意图。
　　　　　　　

答案：
如图所示 解析 重力的作用点在物体重心，重力的方向竖直向下，大小为2N。如答图所示。

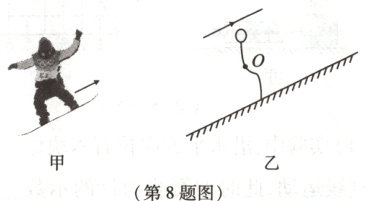

8. [2022·四川眉山中考]如图所示，图甲是某运动员在2022年北京冬奥会上沿赛道向上滑行的某一情景。请你在此情景的示意图乙中以O点为力的作用点，画出她受到的重力G和此时赛道对她产生的摩擦力f的示意图。
　　　　

答案：
如图所示 解析 重力的方向是竖直向下的，从运动员重心画竖直向下的有向线段，用G表示；运动员沿着赛道向上运动，所受滑动摩擦力平行于斜面向下，用f表示，以O点为力的作用点，示意图如答图所示。

9. [2022·江苏徐州吴桥中学期末]如图所示，压缩的弹簧弹开物块，物块在水平面上运动，经过B点（此时物块与弹簧没有接触）后静止，画出物块在B点时所受摩擦力的示意图。
　　　　　

答案：
如图所示
