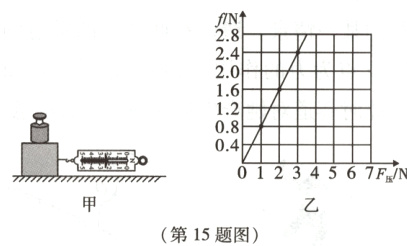

15. ＜新趋势 开放性试题＞同学们利用如图甲所示的实验装置，测量物体所受的滑动摩擦力。

（1）实验中，沿水平方向拉着木块做__________直线运动，此时弹簧测力计的示数__________木块所受滑动摩擦力的大小。
（2）“创新”小组在同一木板上，测量了不同压力下滑动摩擦力的大小，并根据测量数据作出了如图乙所示的图像，分析图像可以得出的结论是____________________。

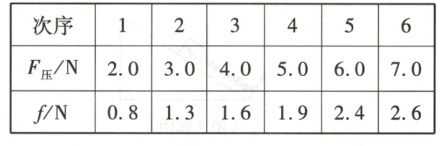

（3）“牛顿”小组在桌面上也做了同样的实验，记录实验数据如下表，请你根据表格中的数据，在图乙中描点作出图像。

对比分析两组图像，你的新发现是____________________。

答案：

(1)匀速 等于
(2)接触面一定时,滑动摩擦力的大小与压力的大小成正比
(3)如答图所示 滑动摩擦力的大小与接触面的粗糙程度有关 解析
(1)实验中,沿水平方向拉着木块做匀速直线运动,此时木块所受滑动摩擦力的大小等于弹簧测力计的示数。
(2)根据题图乙中作出的图像,可以得出结论:接触面一定时,滑动摩擦力的大小与压力的大小成正比。
(3)根据题表中的数据描点作出的图像如答图所示。对比分析两组图像可知,压力相同,接触面的粗糙程度不同时,滑动摩擦力不同,可得出结论:滑动摩擦力的大小与接触面的粗糙程度有关。
