1. 含义
是指沿地表某一直线方向上的______剖面图，可以反映出沿地形剖面线各点的地势高低变化和坡度大小状况。

答案： 垂直

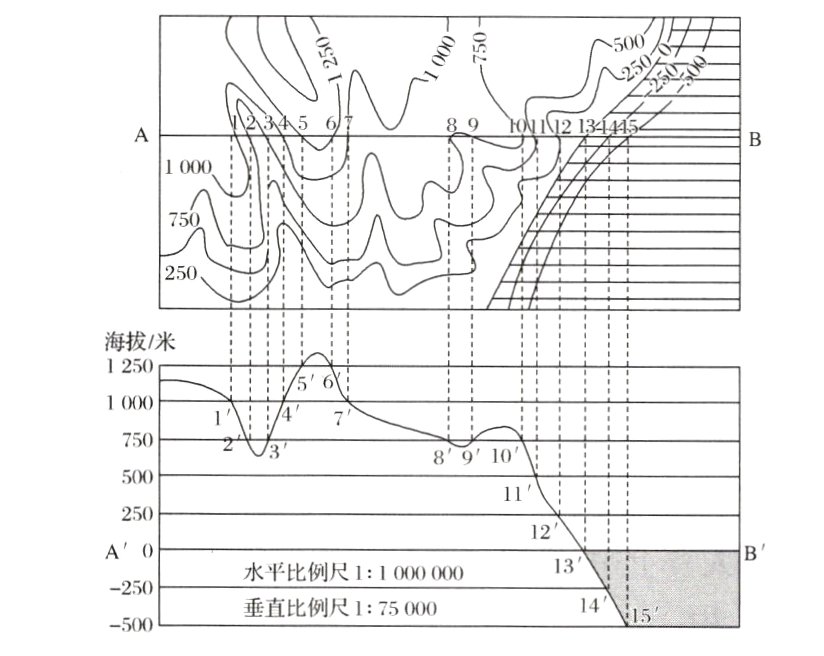

2. 地形剖面图的绘制步骤

第一步：确定剖面线。在等高线图上画出一条剖面线（可能为已知，如图中的AB）。
第二步：建坐标。纵坐标表示______，横坐标表示______。
第三步：确立比例尺。一般情况下，水平比例尺与原图一致，即将AB投影到剖面图上，A′B′与AB等长；以等高线地形图的等高距为垂直坐标，确定垂直比例尺，垂直比例尺要比地形图的比例尺大若干倍，以便清晰地反映AB沿线地形起伏的状况。
第四步：描点。将剖面线与等高线的所有______（或仅描关键点，如最高点、最低点）按其水平距离和高程转绘到坐标图中。
第五步：连线。用平滑曲线将各点顺次连接，注意相邻两点间的______趋势。

答案： 高度 水平距离 交点 升降

3. 地形剖面图的判读技巧
判读地形剖面图，主要抓住以下“三看”：
|一看关键点|即起点、终点、最高点和最低点。观察剖面线中这四点的高度值是否与等高线图一致|
| ---- | ---- |
|二看起伏变化|从剖面线起点开始，对比分析等高线地形图与地形剖面图的高低起伏变化是否一致|
|三看特殊部位|看剖面线是否经过河流、陡崖、山脊、鞍部等特殊地形部位及海拔范围|

答案：

4. 通视问题的判读技巧
对于等高线地形图中的通视情况，可先作简单判定，然后再画剖面图证明。如图所示：
缓坡、陡坡
　　　　　　　　　　　
（1）根据坡陡缓情况判断。如果是先______后______（凹坡），则可以通视（如图1）；如果是先______后______（凸坡），则无法通视（如图2）。
（2）根据是否穿越山谷判断。如果穿越山谷，由于后半部分地势会______，即使地势再降低，也会因为地形阻挡而无法通视（如图3）。

答案：
(1)陡坡 缓坡 缓坡 陡坡
(2)升高

（2023·山东高考18题节选）阅读图文资料，完成下列要求。
M乡位于我国西南山区，其集镇区由上下两片区组成（图1）。上片区主要为居住区，居民多从事农业活动；下片区为乡政府所在地，居民主要从事联系松散的非农业活动，图2示意下片区居民主要收入来源。历史上的茶马古道从下片区内的河流一级阶地经过。

{
　　　　　　　　　　　　　　　　　　　　图2

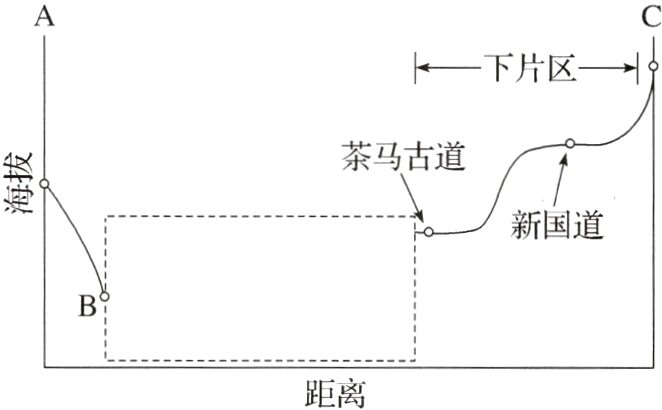

下图示意图1中AC一线的地形剖面，在虚线框内将缺失部分补充完整。

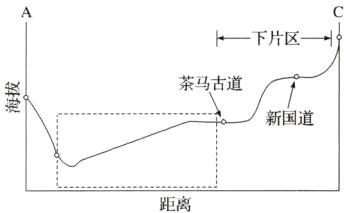

答案：

解析:作图时要注意以下两点:①河流所在地海拔比河岸要低。②茶马古道从下片区内的河流一级阶地经过，阶地上地形较为平坦，因此茶马古道所在地应为一平坦地形。
