《2024年基础训练大象出版社八年级物理上册北师大版》

4. (★★★)如图4-4甲所示是小明在水平桌面上探究平面镜成像的特点的实验装置。
(1)在实验中用平板玻璃代替平面镜,主要是利用玻璃透明的特点,便于______；如果有3mm厚和2mm厚的两块玻璃板,应选择______mm厚的玻璃板做实验。
(2)在竖立的玻璃板前A处放一支点燃的蜡烛,可以看到玻璃板后面出现蜡烛的像。小明拿另一支大小相同的蜡烛在玻璃板后面移动,当蜡烛移动到A'处时,可以看到它跟像完全重合。由此可以得出的结论是______。
(3)如果玻璃板放置得不够竖直,将对实验产生的影响是______。
(4)经过三次实验,记录的像与物对应的位置如图4-4乙所示。为了得到更多的实验结论,接下来小明应该进行的操作是______。

答案： 确定像的位置
2
像和物大小相等
后面的蜡烛无法和像重合
将对应的像点和物点相连，判断连线是否和镜面垂直，测出像距和物
距并进行比较

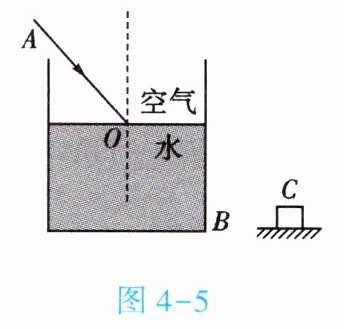

5. (★★★)如图4-5所示为“探究光折射时的特点”的实验,让光束斜射入装有水的杯中。

(1)若光束沿AO斜射入水面,光将同时发生反射和折射现象；光束进入水中后会向______(填“靠近”或“远离”)法线方向偏折。
(2)当这束光斜射入杯中时,会在杯底形成光斑。保持入射光束的方向不变,逐渐往杯中加水,观察到杯底的光斑向______移动。
(3)在B侧下方垫一个小木块C,使水杯倾斜一个小的角度,则折射光线______(填“顺时针方向旋转”“方向不变”或“逆时针方向旋转”)。
(4)把一块石头放入杯底,看到石头的位置比它实际的位置要偏______(填“高”或“低”)。

答案： 靠近
左
方向不变
高

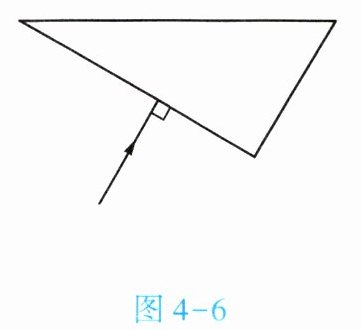

6. (★★)如图4-6所示,一束光从空气射向玻璃砖,并穿过玻璃砖,画出这束光进入和离开玻璃砖的折射光线。

答案：
