《2024年基础训练大象出版社八年级物理上册北师大版》

1. (★★)如图4-1所示的光现象中,能用光的直线传播解释的是【 】

答案： A

2. (★★★)(2023·淮安)在“探究光的反射规律”实验中,平面镜水平放置于桌面上,E、F是两块可以绕接缝ON翻折的白色硬纸板。

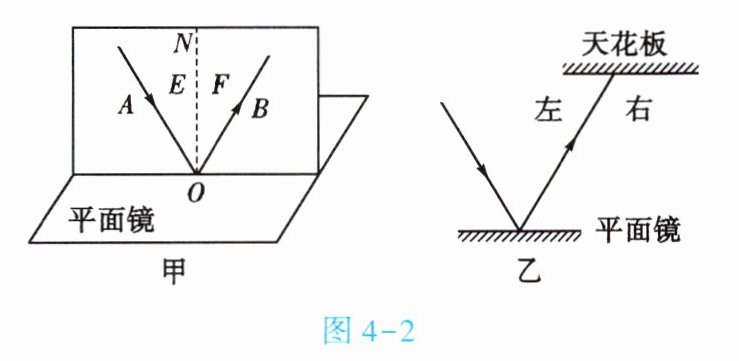

(1)如图4-2甲所示,白色硬纸板应当______立在平面镜上。
(2)让一束光紧贴纸板E沿AO方向射向镜面上的O点,在纸板F上呈现反射光束OB,然后将纸板F绕ON向前或向后翻折,在纸板F上看不到反射光束,这表明反射光线、入射光线和法线在______。
(3)多次改变入射光的方向并描绘光的传播路径,用量角器量出每组反射角与入射角的大小并记入表格,可得结论：反射角与入射角大小______。
(4)当反射光与入射光夹角为100°时,入射角为______°。若入射光束AO绕O点顺时针旋转,将观察到反射光束OB在平面镜中所成的像绕O点______时针旋转。
(5)如图4-2乙所示,一束光经水平放置的平面镜反射后在天花板上形成光斑,水平向右移动平面镜,观察到光斑位置的变化情况是______。

答案： 竖直
同一平面内
相等
50
顺
不变

3. (★★)小明身高1.7m,站在竖直放置的平面镜前1m处,他在镜中的像高是______m,他到像的距离是______m。若将一块长为0.5m的木板竖直放在平面镜前,如图4-3所示,请画图说明他能否通过平面镜看到自己的脚尖。

答案：
1.7
2
