《2024年基础训练大象出版社八年级物理上册北师大版》

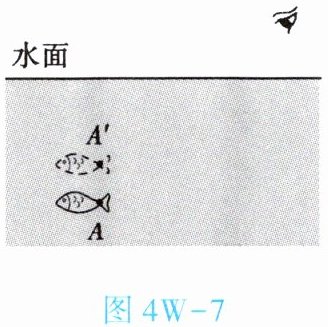

7. ($★★$)小聪同学在鱼池边欣赏鱼儿在水中游来游去,常言道“眼见为实”,在这里却是“眼见为虚”。设真实的鱼尾上有一点A,在小聪眼里这一点“跑到了A'的位置”,如图4W-7所示,请画出造成这种现象的光路图(只画出一条光线即可)。

答案：

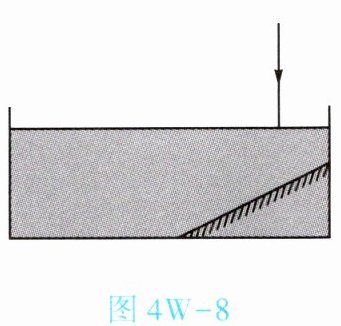

8. ($★★★$)将一平面镜斜放在装有水的水槽中,有一束光线垂直射向水面,如图4W-8所示,请画出这束光线在水中行进最后射出水面的光路图。

答案：

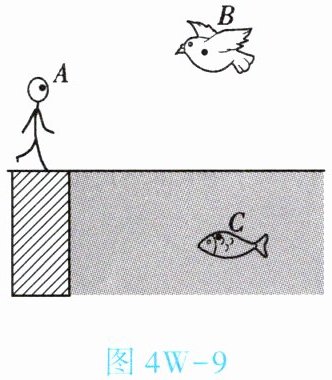

9. ($★★★$)如图4W-9所示,空气中的B点有只小鸟,水中的C点有条真正的小鱼,请作出站在岸上的小明(眼睛在A点)观察到鸟和鱼的光路图(空气和水的密度均匀)。

答案：

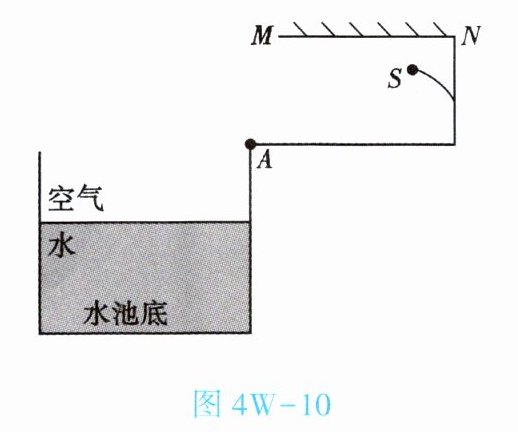

10. ($★★★$)(2023·鄂州)如图4W-10所示,水池边有一路灯S,路灯上方有一平面镜MN,S发出的光能经MN反射后射入水中。请画出：

(1)S在平面镜中所成的像S'。
(2)经MN反射后过A点的反射光线OA。
(3)OA照射到水池底的光路图。

答案：
