《2024年基础训练大象出版社八年级物理上册北师大版》

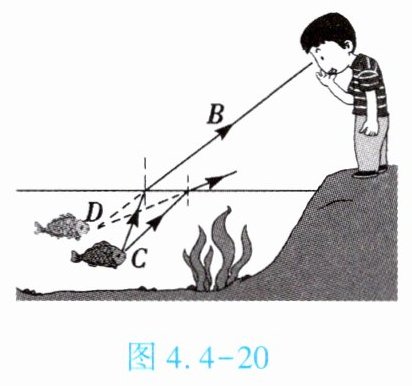

5. (★★)一小孩在湖边观鱼(如图4.4-20所示),这条鱼实际在C点处,但小孩看见的鱼是在D点处。小孩这样看的结果是因为从水下射向水面的光发生了____,所看到的是鱼的____(填“实”或“虚”)像,这是由于光从____(填“空气斜射入水中”或“水斜射入空气中”)时,折射光线____(填“靠近”或“偏离”)法线,小孩看到的鱼的深度比鱼所在的实际深度____(填“深”或“浅”)。

答案： 折射
虚
水中射入空气中
偏离
浅

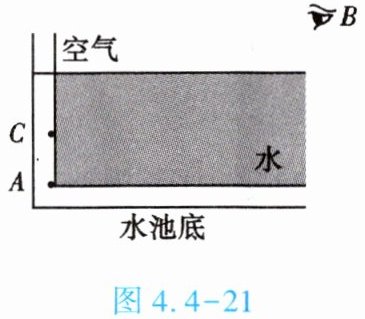

6. (★★)(2022·十堰)在“预防溺水”主题班会课上,主持人小明用光路图来解释“水池变浅”的道理：池底A点射出的光线经过水面折射进入B点的人眼,C点是人眼看到的池底A点像的位置。请你在图4.4-21中画出入射光线、折射光线,并标出折射角r。

答案：

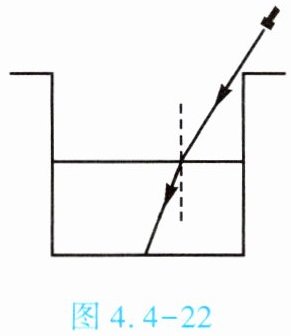

7. (★★)有一盛水的圆柱形敞口容器,水面的升降可由进水管和出水管调节。在其右侧某一高度朝确定方向射出一激光束,在容器底部中央产生一个光斑,如图4.4-22所示。该光斑【 】

A.是激光束经水面反射后形成的；若向右移动,表明水面上升
B.是激光束经水面反射后形成的；若向左移动,表明水面上升
C.是激光束经水面折射后形成的；若向左移动,表明水面下降
D.是激光束经水面折射后形成的；若向右移动,表明水面下降

答案： C

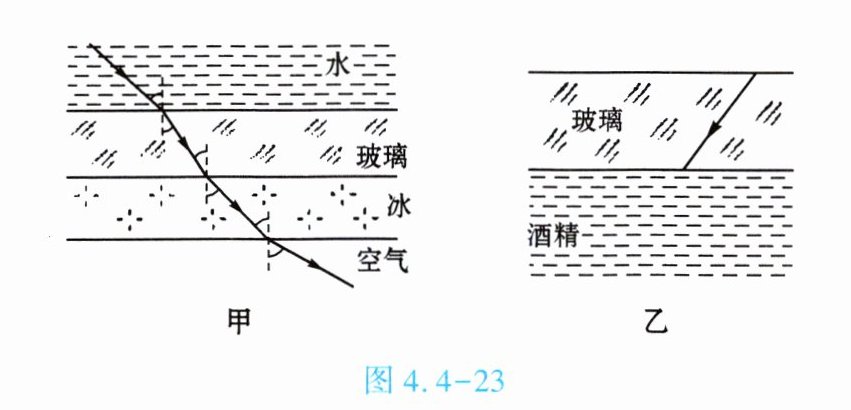

在探究光的折射规律时,小明知道了光从空气斜射入水中时,折射角小于入射角；光从水斜射入空气中时,折射角大于入射角。小明想：光在其他透明介质的分界面发生折射时有什么规律呢？什么条件下折射角小于入射角？什么条件下折射角大于入射角？为了探究这个问题,他在老师的指导下做了如下实验：让一激光手电筒射出的光束从水中斜射入玻璃,再从玻璃依次斜射入冰、空气中,其光路如图4.4-23甲所示。然后老师又告诉了他光在一些透明介质中的传播速度,如下表所示。试回答：

|介质|光速$/(m·s⁻^1)$|
|水|$2.25×10^8$|
|玻璃|$2.0×10^8$|
|冰|$2.30×10^8$|
|空气|$2.99×10^8$|
|酒精|$2.2×10^8$|
(1)针对小明提出的问题,仔细观察图中的光路,对照表格中的数据进行分析,你能得出的结论：光从传播速度大的介质斜射入传播速度小的介质中时,折射角_________入射角；光从传播速度小的介质斜射入传播速度大的介质中时,折射角_________入射角。(均填“大于”“小于”或“等于”)
(2)根据你得出的结论,请在图4.4-23乙中画出光由玻璃斜射入酒精中时折射光线的大致位置。

答案：

小于
大于
