《2024年基础训练大象出版社八年级物理上册北师大版》

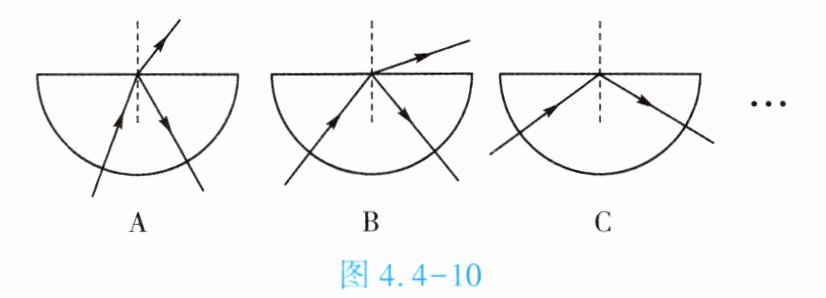

9. (★★★)小明做了如下实验：如图4.4 - 10所示,让一束光沿半圆形玻璃砖的半径射到直边上,可以看到一部分光线从玻璃砖的直边上射到空气中,此时折射角______入射角,另一部分光反射到玻璃砖内。逐渐增大光的入射角,将看到折射光线离法线越来越______,而且越来越弱,反射光线越来越强。当入射角增大到某一角度,使折射角达到$90^{\circ}$时,______光线就消失了,只剩下______光线。他把这个发现与小刚进行了交流,最后他们去请教老师,老师告诉他们这种现象叫作全反射,折射角变成$90^{\circ}$时的入射角,叫临界角。他又用水进行了实验,得出了同样的结论。
|A.|B.|C.|
||||

(1)根据小明和小刚的探究,判断下列说法是否正确(对的打“√”,错的打“×”)。
①当光以任何角度从玻璃射到空气中时都能发生全反射( )
②当光从空气射到水中时,也会发生全反射( )
(2)根据上面小明的探究和已经学过的知识,请你总结一下发生全反射的条件：
①______；
②______。

答案： 大于
远
折射
反射
×
×
光从玻璃或水等斜射入空气
入射角大于或等于临界角

现在,一些大厦都用许多大块的镀膜玻璃作外墙(俗称“玻璃幕墙”),这种外墙既能透射光线也能反射光线(如图4.4 - 11甲所示)。
|甲|乙|丙|
||||

(1)从外面看玻璃幕墙相当于平面镜,光线照射在光滑的玻璃幕墙上时会发生______(填“镜面”或“漫”)反射,物体经玻璃幕墙反射后所成的像是______(填“实”或“虚”)像。

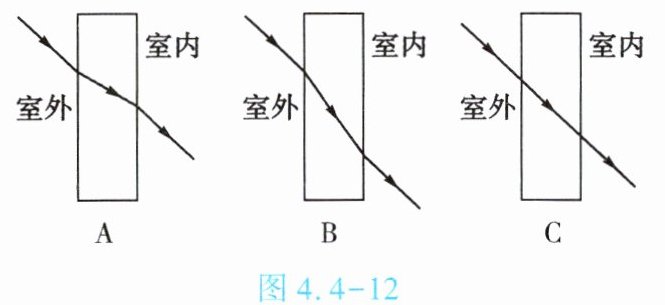

(2)如图4.4 - 12中,能真实反映太阳光线通过玻璃幕墙进入室内的传播途径的是______(填字母)。
|A.|B.|C.|
||||

(3)如图4.4 - 11乙所示,大厦右边玻璃幕墙把太阳光反射到小明家,这是一种光污染。小明看到的是太阳通过玻璃幕墙形成的虚像$S'$。请在图4.4 - 11乙中画出太阳的虚像$S'并画出太阳S$经过玻璃幕墙到达小明家的完整光路。(保留作图痕迹)
(4)光在某种介质中的传播速度越快,则折射光线和法线的夹角就越大,已知光在树脂中的传播速度比在冰中的速度要快。如图4.4 - 11丙所示,一束光经过$B$点,要射中$A$点,则入射点应在$O$点的______(填“左侧”或“右侧”)。在光的传播速度较小的介质内,折射光线与法线的夹角______(填“较大”或“较小”)。

答案：

镜面
虚
A
右侧
较小
