《2024年基础训练大象出版社八年级物理上册北师大版》

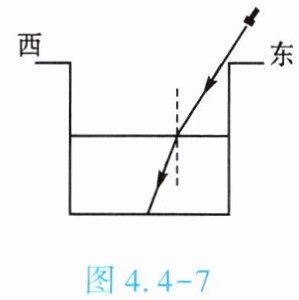

5. (★★)如图4.4 - 7所示,一盏探照灯装在东面看台上,灯光朝西斜向下刚好射到游泳池底部中央,在将游泳池逐渐灌满水的过程中,池底的光斑将【 】

A.向东移动
B.向西移动
C.先向东移动,后向西移动
D.仍在原来位置

答案： A

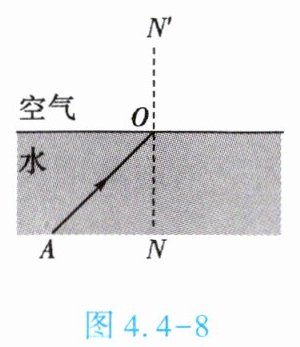

6. (★★)如图4.4 - 8所示,一束光从水中斜射入空气中,已知入射光线$AO$,请画出它的反射光线$OB和折射光线OC$的大致方向。

答案：

7. (★★)如图4.4 - 9所示,根据点光源$S$发出的入射光线,画出经平面镜$MN$的反射光线及进入水中的折射光线。

答案：

8. (★★★)某同学探究光的折射规律,记录实验数据如下表所示。
|次数|入射角|折射角|
|1|$10^{\circ}$|$15.1^{\circ}$|
|2|$20^{\circ}$|$30.9^{\circ}$|
|3|$30^{\circ}$|$48.6^{\circ}$|
|4|$40^{\circ}$|$74.6^{\circ}$|
(1)分析实验数据得知,在该同学的实验中,光从一种介质斜射入另一种介质时,折射角跟入射角之间的关系是______。
(2)请你推测：这位同学做实验时,入射光线是从______(填“玻璃射向空气”或“空气射向玻璃”)的。

答案： 折射角随入射角增大而增大
玻璃射向空气
