1 教材图片改编 如图所示,使用起子向上用力打开瓶盖时,起子可视为杠杆,这时杠杆的支点是(
A.A点
B.B点
C.C点
D.D点
A
)A.A点
B.B点
C.C点
D.D点
答案：
A 由题图可知，在用起子打开瓶盖的过程中，施力方向向上，起子绕起子与瓶盖的前接触点A转动，所以A点为支点。
2 如图是一名超市工作人员推着小推车去补货的示意图。这名工作人员推着小推车前进,当小推车前轮遇到障碍物A时,他向下按扶把,这时小推车可以视为杠杆,支点是
C
(写出支点位置的字母,下同)点；当小推车后轮遇到障碍物A时,他向上提扶把,这时支点是B
点。
答案：
C B
3 日常生活中的镊子是一种杠杆,如图所示,使用镊子夹取物体时,将手压在B处,则该杠杆的支点是
A
点,动力作用点是B
点,阻力作用点是C
点。
答案：
A B C
4 如图所示,杠杆OA可绕O点转动,在其中点挂一重物,现在A点分别施加$F_1、$$F_2、$$F_3$三个力,则：
(1)动力$F_1$的力臂是
(2)动力$F_2$的力臂是
(3)动力$F_3$的力臂是
(1)动力$F_1$的力臂是
OA
；(2)动力$F_2$的力臂是
OB
；(3)动力$F_3$的力臂是
OC
。
答案：
(1)OA
(2)OB
(3)OC
【解析】本题的考点是对力臂的辨析。力臂是支点到力的作用线的距离。
(1)OA
(2)OB
(3)OC
【解析】本题的考点是对力臂的辨析。力臂是支点到力的作用线的距离。
5 易错 如图所示,小华用苹果和橘子来玩跷跷板游戏。她将苹果、橘子各一只分别放在轻杆的左、右两端,放手后,轻杆马上转动起来。使轻杆逆时针转动的力是(
A.苹果的重力
B.橘子的重力
C.轻杆对橘子的支持力
D.苹果对轻杆的压力
D
)A.苹果的重力
B.橘子的重力
C.轻杆对橘子的支持力
D.苹果对轻杆的压力
答案：
D 由题意可知，使轻杆转动的力是动力且受力物体是轻杆，苹果的重力受力物体是苹果，橘子的重力受力物体是橘子，苹果对轻杆的压力是动力且受力物体是轻杆。橘子对轻杆的压力是阻力。故选D。
关于杠杆,上述说法中正确的是
③⑥
。(填序号)
答案：
③⑥
【解析】杠杆可以是直的，也可以是弯曲的，但一定是硬棒，故①错误；支点是指杠杆在转动过程中固定不变的点，不一定在杠杆的中间位置，故②错误；动力作用点和阻力作用点可以在支点两侧，也可以在支点同侧，故③正确；当动力作用点和阻力作用点在支点同侧时，动力的方向和阻力的方向相反，当动力作用点和阻力作用点在支点两侧时，动力的方向和阻力的方向相同，故④错误；动力臂就是支点到动力作用线的距离，故⑤错误；力一定与力的作用线垂直，力臂可能在杠杆上也可能不在杠杆上，故⑥正确。
【解析】杠杆可以是直的，也可以是弯曲的，但一定是硬棒，故①错误；支点是指杠杆在转动过程中固定不变的点，不一定在杠杆的中间位置，故②错误；动力作用点和阻力作用点可以在支点两侧，也可以在支点同侧，故③正确；当动力作用点和阻力作用点在支点同侧时，动力的方向和阻力的方向相反，当动力作用点和阻力作用点在支点两侧时，动力的方向和阻力的方向相同，故④错误；动力臂就是支点到动力作用线的距离，故⑤错误；力一定与力的作用线垂直，力臂可能在杠杆上也可能不在杠杆上，故⑥正确。
7 教材图片改编 在图中画出钓鱼竿A点所受力F的力臂l。(O点为支点)
答案：
如图所示。
方法指导
力臂作图
①找支点；②画力的作用线；③画力臂(过支点向力的作用线画垂线段)；④标范围(大括号或背向箭头)；⑤标力臂(标上$l_{1}$或$l_{2}$)。
如图所示。
方法指导
力臂作图
①找支点；②画力的作用线；③画力臂(过支点向力的作用线画垂线段)；④标范围(大括号或背向箭头)；⑤标力臂(标上$l_{1}$或$l_{2}$)。

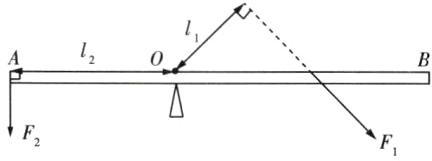

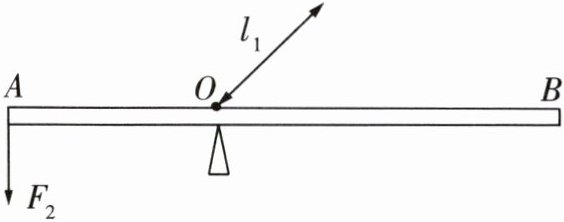

8 [2025泗阳经开区学校月考]如图所示,杠杆在水平位置平衡,请作出杠杆的动力$F_1$和阻力$F_2$的力臂$l_2。$
答案：
如图所示。
[注]彩色波浪线标注部分为解题关键，助你快速解题
如图所示。
[注]彩色波浪线标注部分为解题关键，助你快速解题
