1. [2024·常州外国语学校月考]关于杠杆,下列说法中正确的是 (
A.杠杆一定是直的
B.动力臂与阻力臂之和一定等于杠杆长度
C.动力和阻力一定在支点两侧
D.杠杆的支点一定在杠杆上
D
)A.杠杆一定是直的
B.动力臂与阻力臂之和一定等于杠杆长度
C.动力和阻力一定在支点两侧
D.杠杆的支点一定在杠杆上
答案：
D [点拨]杠杆可以是直棒，也可以是弯曲的，A错误;力臂是指从支点到力的作用线的距离，力臂不一定与杠杆重合，所以动力臂与阻力臂之和不一定等于杠杆的长度，B错误;动力和阻力可以在支点同侧，也可以在支点两侧，但动力和阻力一定使杠杆的转动方向相反，C错误;支点一定在杠杆上，且可以在杠杆上的任何位置，D正确。

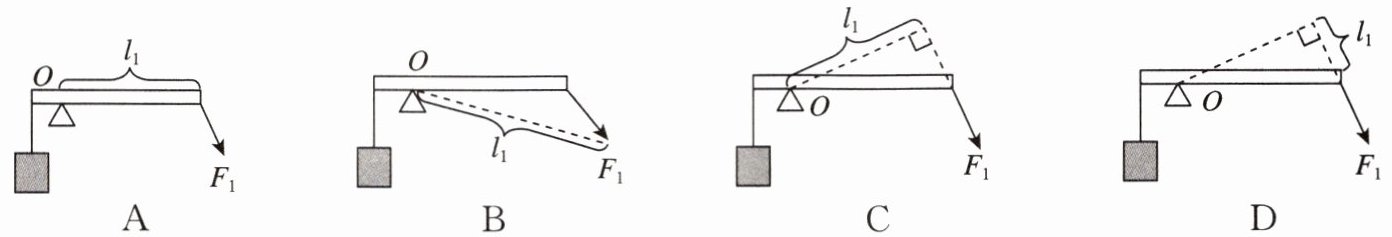

2. 如图所示,动力$F_{1}的力臂l_{1}$的画法中,正确的是 (
C
)
答案：
C
3. 教材2024·宿迁期中图片改编题如图所示,起瓶器开启瓶盖时,可看成是 (
A.以 B 为支点,动力方向向下的杠杆
B.以 B 为支点,动力方向向上的杠杆
C.以 A 为支点,动力方向向下的杠杆
D.以 A 为支点,动力方向向上的杠杆
D
)A.以 B 为支点,动力方向向下的杠杆
B.以 B 为支点,动力方向向上的杠杆
C.以 A 为支点,动力方向向下的杠杆
D.以 A 为支点,动力方向向上的杠杆
答案：
D
4. [2024·上海徐汇区月考]如图所示,作用在 A 点上的 4 个力中,力臂最长的是 (
A.$F_{1}$
B.$F_{2}$
C.$F_{3}$
D.$F_{4}$
B
)A.$F_{1}$
B.$F_{2}$
C.$F_{3}$
D.$F_{4}$
答案：
B [点拨]在杠杆中，力臂是指从支点到力的作用线的距离。由图可知,F₂与杠杆垂直，其力臂等于OA的长,F₁、F₃与杠杆不垂直，力臂小于OA的长，F₄的作用线过支点，力臂为零，故F₂的力臂最长。
5. [2024·西安庆安中学月考]从支点到力的
作用线
的距离叫作力臂。力臂不一定
在杠杆上,动力和阻力的作用点一定
在杠杆上。(后两空均填“一定”或“不一定”)
答案：
作用线;不一定;一定
6. 跨学科日常生活如图所示,一名顾客在超市推着购物车行走,当前轮遇到障碍物时,顾客向下按扶把,前轮离地,若把购物车视为杠杆,这时杠杆的支点在
后轮
;当后轮遇到障碍物时,顾客向上抬起扶把,后轮离地,这时杠杆的支点在前轮
。(均填“前轮”或“后轮”)
答案：
后轮;前轮
7. 请在图中作出动力$F_{1}的力臂l_{1}和阻力F_{2}$。
答案：
[解]如图所示。
[解]如图所示。

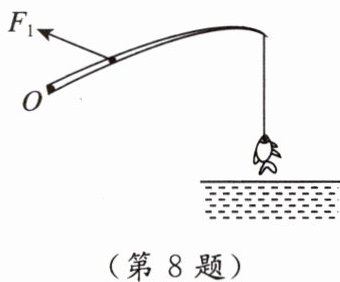

8. [2024·苏州一模]图中,用钓鱼竿钓起鱼,O为支点,$F_{1}$是手对钓鱼竿的作用力,请画出阻力$F_{2}的示意图和F_{1}的力臂l_{1}$。
答案：
[解]如图所示。
[解]如图所示。
